Гидравлические
Центраторы внутренние гидравлические типа ТГ-ЦВ предназначены для центровки торцов отдельных труб и секций при сборке неповоротных и поворотных стыков при строительстве трубопроводов.
Внутренние центраторы придают торцам собираемых труб форму окружности, обеспечивают их концентричную сборку, равномерно распределяя разность периметров. Преимущество их по сравнению с наружными центраторами состоит в том, что стык, оставаясь полностью открытым, позволяет вести сварку первого слоя непрерывно и использовать сварочные автоматы.
Внутренние центраторы имеют электрогидравлический привод и два независимых ряда центрирующих жимков. Питание центраторов осуществляется от сварочных агрегатов постоянного тока.

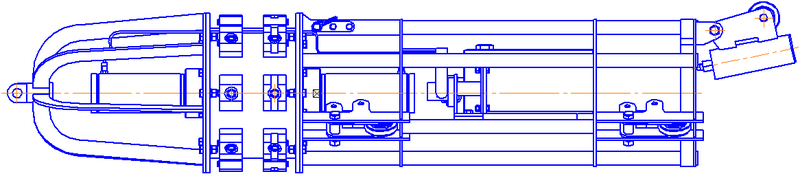

Общий вид:
|
Обозначение |
Диаметр труб, мм |
Толщина стенки |
Число жимков |
Число рядов |
Общее усилие, кН |
Масса, кг (без штанги) |
|
ТГ-ЦВ-32 |
325 |
5-10 |
8 |
2 |
400 |
260 |
|
ТГ-ЦВ-42 |
426 |
6-12 |
8 |
2 |
400 |
325 |
|
ТГ-ЦВ-54 |
530-630 |
6-14 |
8 |
2 |
500 |
475 |
|
ТГ-ЦВ-85 |
720-820 |
7-22 |
12 |
2 |
800 |
830 |
|
ТГ-ЦВ-107 |
1020 |
9-18 |
16 |
2 |
900 |
1500 |
|
ТГ-ЦВ-127 |
1220 |
10-19 |
20 |
2 |
1000 |
1715 |
|
ТГ-ЦВ-147 |
1420 |
14-23 |
20 |
2 |
1100 |
1935 |
Заказать и купить центраторы и другое оборудование вы можете обратившись к менеджерам компании по телефонам:
в г. Новосибирске: (383) 363-0-789, 363-0-678, 299-74-80
в г. Сургуте: (3462) 36-36-01, 63-87-80
в г. Омск: (3812) 48-99-87, 34-10-71 (Официальный дилер)
или отправляйте заявку с сайта нажав на эту кнопку
